对称模具多段切割减少变形的叠加

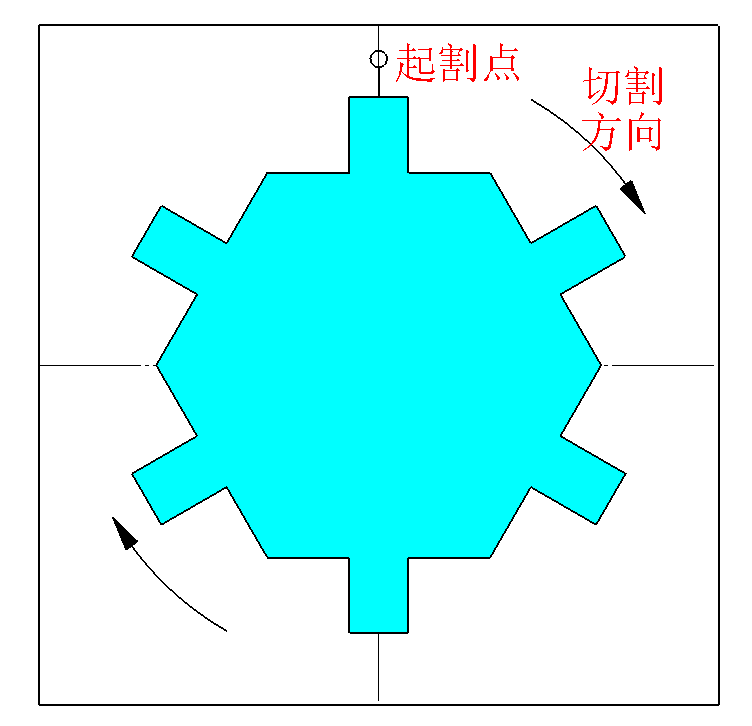

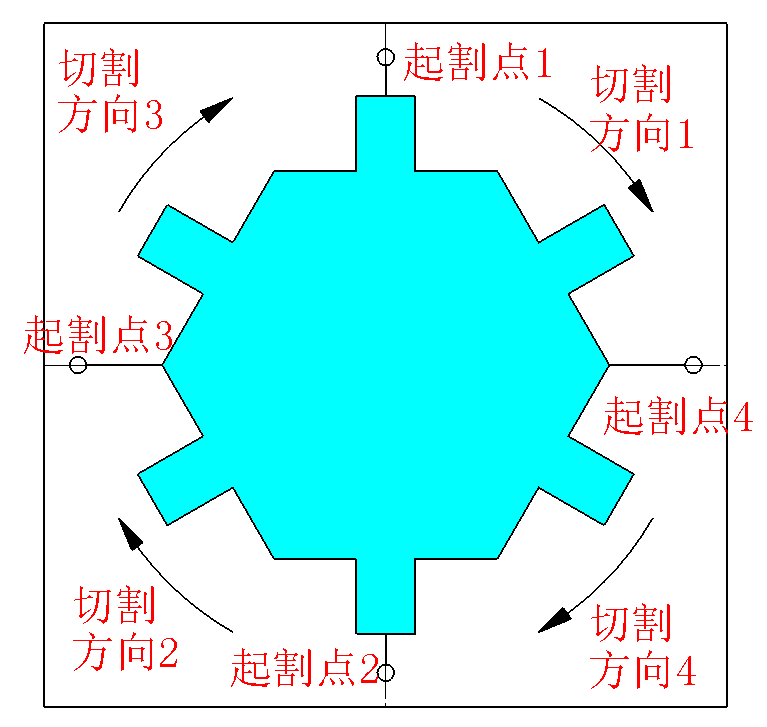

线切割加工中有很多对称的图形，如果只采用一个起割点加工，如1（a）所示，残余应力将会沿切割方向向外逐步释放，使得工件变形逐渐累加，最终造成工件变形过大。因此可以改进为采用图1（b）所示的方法，即对称加工方式，在凸模上对称开出4个穿丝孔。当切割到每个孔附近时暂停加工，然后对称转入对边穿丝孔加工，这样一方面避免了工件变形的累加，同时对称的切割方法还有可能将变形相互抵消，从而减少总体零件的变形量，最后用人工方式将连接点分开。
