长窄型复杂形状凹模的电火花线切割加工

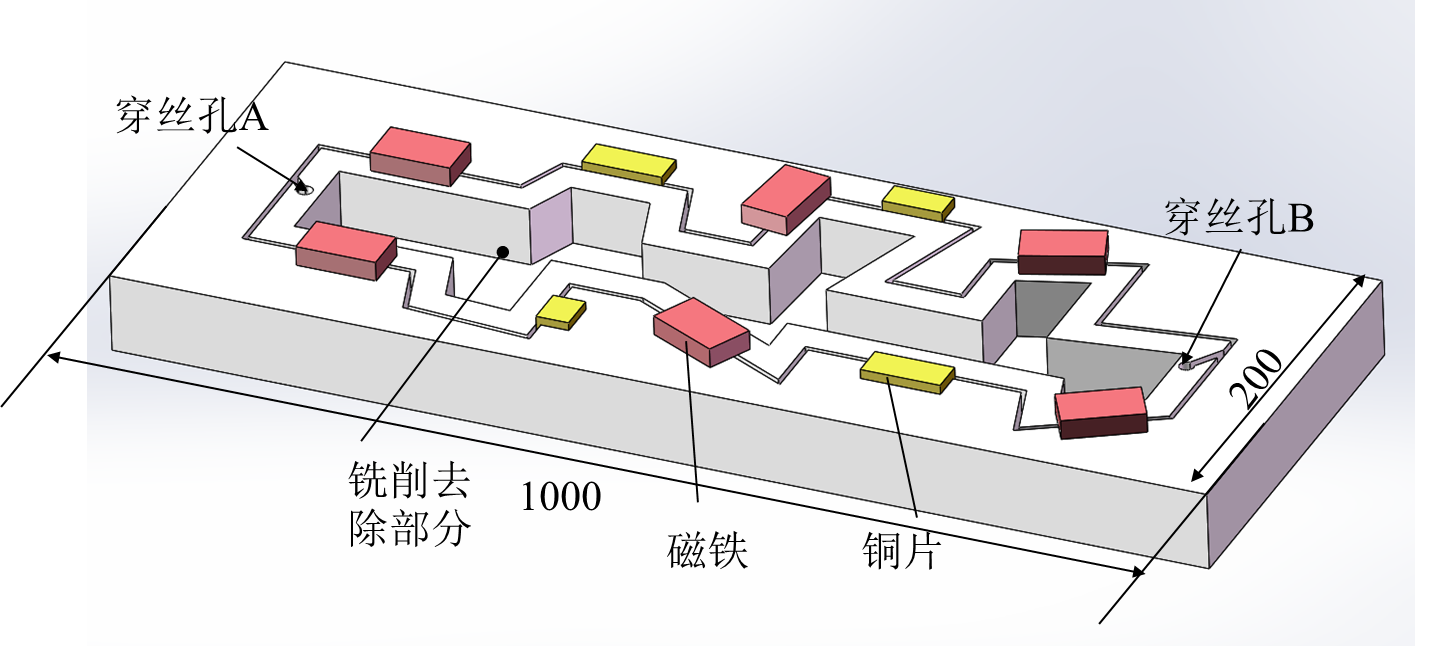

图1为长窄型复杂形状凹模，这类模具的特点是：长边与窄边尺寸相差较大，模具质量大，且去除量大，由于是长窄型复杂形状，切割后变形大，因此，对于此类模具切割应该注意以下几点：
（1）首先应选择淬透性好、热处理变形小的合金钢。
（2）因工件外形尺寸较大，为尽量减少切割时的变形，在淬火前，增加一次粗加工（铣削或线切割），使凹模型孔各面留3-5mm的余量。
（3）切割时，为减少变形的影响，分两步切割，可以先从A沿上半部顺时针到B，而后再从A逆时针到B。由于切割路径较长，模具和废料都会产生变形，从而会影响精度，并容易因变形而影响加工稳定性甚至夹断电极丝，因此在切割过程中可以设置几个暂停点，在切割过的工件或废料块上每切割一段距离，就用与切缝宽度相当的铜条（厚度约0.2mm）或钼丝塞住加工过的缝隙，并间隔用永久磁铁吸牢，以免废料发生变形或下垂。
（4）加工完毕后，不急于取下工件，先用游标卡尺等测量仪器检查加工工件的尺寸是否符合要求，以备修正，合格后方取下。
